Tudalen Cynnyrch: Blwch Dosbarthu Trydanol Metel wedi'i Mowntio ar Wal
Adran Arwr - Realiti'r Safle Swyddi

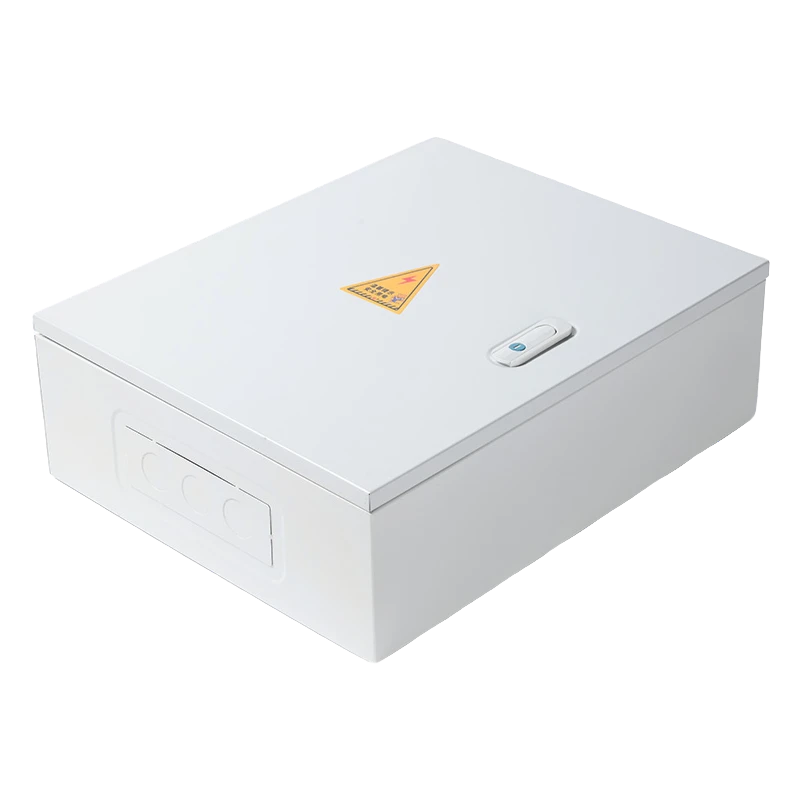

Blwch Dosbarthu Trydanol Metel wedi'i Mowntio ar Wal
Adeiladwyd ar gyfer Safleoedd Swyddi Go Iawn. Nid Tudalennau Catalog yn unig.
Mae eich ceblau eisoes yn yr hambwrdd. Concrit yw eich wal. Ddoe yw eich llinell amser. Dyma'r lloc sydd mewn gwirionedd yn ffitio'r wal, yn cyd-fynd â'r hambwrdd, a llongau yn barod i derfynu.
📐 Llwythwch eich Gosodiad Wal i fyny - Dewch i Luniadu mewn 8 Awr
📦 Cais Blwch Sampl
⚡ Swmp Dyfynbris ar gyfer 50+ Uned
Y Broblem: Nid yw'r rhan fwyaf o Flychau "Safonol" yn cael eu Hadeiladu ar gyfer Gosod Go Iawn
Os ydych chi wedi rheoli prosiect gosod trydanol, rydych chi'n gwybod y bwlch rhwngyr hyn y mae'r catalog yn ei addoayr hyn y mae'r safle yn ei ofyn:
| Catalog Addewid | Realiti Safle Swydd |
|---|---|
| "Mowntio cyffredinol" | Nid yw angorau concrit yn cyd-fynd. Mae'r blwch yn eistedd yn gam. |
| "Mynediad cebl safonol" | Mae eich hambwrdd cebl yn terfynu 50mm uwchben y blwch. Nawr rydych chi'n torri metel ar y safle. |
| "Awyru digonol" | Mae'r panel yn rhedeg yn boeth oherwydd bod y fentiau yn wynebu'r wal. |
| "Gradd IP" | Mae'r gasged yn cwympo allan yn ystod agoriad y trydydd drws. |
| "Rheilffordd DIN wedi'i chynnwys" | Nid yw un rheilen, safle sefydlog, a'ch cydrannau yn ffitio'r dyfnder. |
Mae pob un o'r materion "bach" hyn yn costio oriau. Ar ffitiad masnachol 200-uned, dynanid oedi - lladdwr ymyl ydyw.
Y Gwahaniaeth QHECO: Wedi'i Beirianneg ar gyfer Gosod, Nid Gweithgynhyrchu yn unig
Rydyn ni'n dylunio'r blychau dosbarthu metel hyn wedi'u gosod ar wal yn ôl -gan ddechrau o'r wal goncrit a'r hambwrdd cebl, a gweithio i mewn i'r cydrannau.
1. Pensaernïaeth Mowntio Wal-First
Mae'ch llun wedi'i uwchlwytho yn dangos yn union yr hyn rydyn ni'n ei ddatrys: blwch wedi'i osod yn fflysio i wal goncrit, gyda hambwrdd cebl yn rhedeg uwchben.
Lugs mowntio allanol slotiedigar 4 cornel - addasiad llorweddol neu fertigol ±15mm. Hyd yn oed os yw eich angorau concrit ychydig i ffwrdd, mae'r blwch yn dal i fod yn sgwâr.
Panel cefn cilfachog- yn eistedd 10mm oddi ar wyneb y wal, gan atal lleithder rhag cael ei ddal a chaniatáu i'r cwndid basio y tu ôl os oes angen.
Opsiwn fflysio-mount- ar gyfer mannau mewnol gorffenedig lle mae allwthiad yn bwysig.
2. Cable Hambwrdd & Conduit Integreiddio
Mae'r blwch yn eich llun yn eistedd yn union o dan hambwrdd cebl. Nid yw hynny'n ddamweiniol - dyna sut mae adeiladau modern wedi'u gwifrau.
Platiau chwarren mynediad uchafwedi'i dyrnu ymlaen llaw i gyd-fynd â lled hambwrdd cebl safonol (50mm, 100mm, 150mm)
Parthau di-gnoclle nad ydych chi eisiau tyllau; metel solet lle rydych chi'n ei wneud
Cromfachau rheoli cebl mewnol- mae ceblau hambwrdd sy'n dod i mewn yn ysgubo i lawr ac yn dod i ben heb groesi dros fariau bysiau byw
louvers awyru ochrwedi'i leoli o dan linell yr hambwrdd - llif aer heb ddŵr yn dod i mewn oddi uchod
3. Rheolaeth Thermol Sy'n Gweithio Mewn Gwirionedd
Mae slotiau awyru waliau ochr (sydd i'w gweld yn eich llun) wedi'u stampio'n fanwl gywirlouvers sy'n wynebu i lawr- aer yn llifo i mewn, dŵr yn diferu allan. Wedi'i gyfuno â:
Effaith simnai fewnoldyluniad: aer poeth yn codi ac allan trwy fentiau uchaf (dewisol)
Canllawiau bylchiad cydrannauwedi'i ysgythru â laser ar y plât mowntio - dim mwy o ddyfalu a yw'ch cliriadau torri'n bodloni'r cod
Toriad ffan dewisolgyda ffan hidlo gradd IP55 ar gyfer gosodiadau dwysedd uchel
4. Drws a Mynediad Sy'n Goroesi Defnydd Dyddiol
Colfach cuddgydag agoriad 120 gradd - nid yw'n rhwystro ceblau pasio

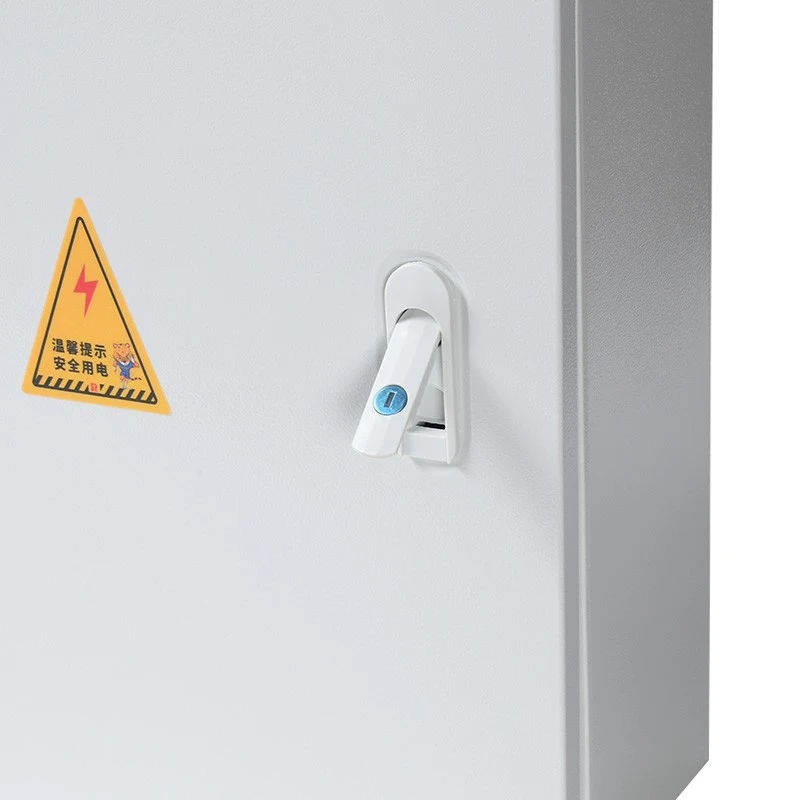

Clo cam chwarter trogyda set 2-allwedd; uwchraddio i hasp clo clap ar gyfer safleoedd awyr agored
Gasged PU parhausbondio i ffrâm y drws, nid y corff - felly nid yw'n disgyn allan pan fydd y drws yn cael ei dynnu ar gyfer gwifrau
Ffenestr dryloyw ddewisolar gyfer gwelededd mesurydd neu ddangosydd heb agor y lloc

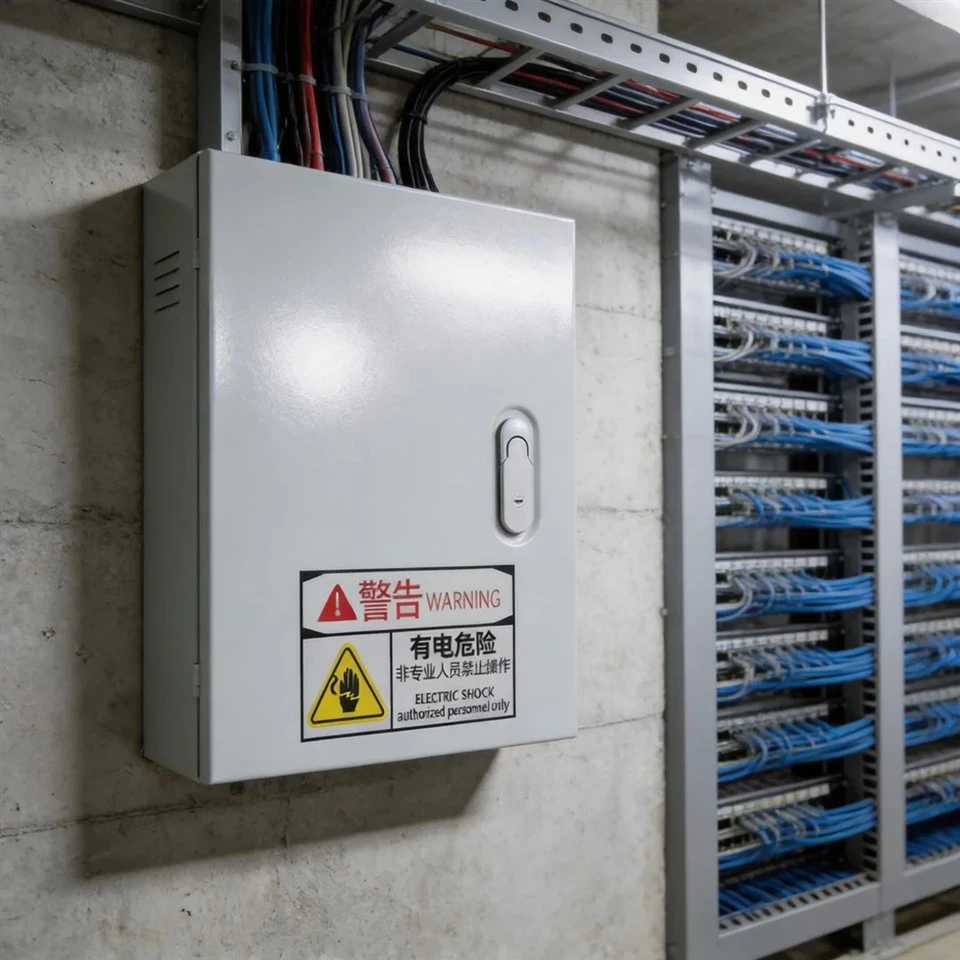

Yr hyn a welwch yn y llun - a'r hyn y mae'n ei olygu
Gosodiad diwydiannol gwerslyfr yw'r ddelwedd a uwchlwythwyd gennych. Gadewch i ni ddadansoddi pam mae'r cyfluniad penodol hwn yn gweithio:
| Elfen Weledol | Penderfyniad Peirianneg |
|---|---|
| Gorchudd epocsi llwyd golau RAL 7035 | UV-stabl, nid yw'n sialc mewn amlygiad awyr agored; yn cyd-fynd â lliw hambwrdd cebl safonol ar gyfer cysondeb gweledol |
| Label rhybudd dwyieithog (Tsieinëeg/Saesneg) | Cydymffurfiad diogelwch OSHA / IEC 60417; gallwn gyflenwi ANSI Z535, ISO 7010, neu farciau diogelwch personol |
| Slotiau awyru ochr | Oeri goddefol ar gyfer ystafelloedd trydan heb eu hawyru; dyluniad louvered yn cynnal sgôr IP |
| Mowntio wal fflysio | Dim bwlch y tu ôl i'r blwch - yn atal plâu rhag mynd i mewn ac yn bodloni archwiliadau o gyfleusterau bwyd/fferyllfa |
| Hambwrdd cebl yn uniongyrchol uwchben | Plât chwarren mynediad uchaf yn alinio â therfyniad hambwrdd; dim angen drilio ar y safle |
| Is-haen wal goncrid | Lugs mowntio angor ehangu dyletswydd trwm wedi'u graddio ar gyfer llwyth tynnu allan o 50kg+ |
Deunydd a Gorffen - Cydweddu â'r Amgylchedd, Nid y Gyllideb
| Gradd | Deunydd | Gorau Ar Gyfer | Gorffen |
|---|---|---|---|
| Diwydiannol Safonol | Dur 1.2mm wedi'i rolio'n oer | Masnachol dan do, diwydiannol sych | Côt powdr epocsi, RAL 7035 |
| Gwrthsefyll Cyrydiad | 1.5mm oer-rolio dur + paent preimio gwrth-cyrydu | Amlygiad arfordirol, llaith, cemegol | Côt powdr epocsi, RAL arferol |
| Morol / Gradd Bwyd | Dur gwrthstaen 1.5mm 304 | Prosesu bwyd, morol, fferyllol | Brwsio neu electropolished |
| Dyletswydd Eithafol | Dur gwrthstaen 2.0mm 316 | Ar y môr, cemegol trwm, arfordirol | Electropolished, passivated |
Ddim yn siŵr pa radd?Dywedwch wrthym leoliad eich prosiect (pellter arfordirol, lleithder, datguddiad cemegol) a byddwn yn ei nodi - dim uwchwerthiant, dim ond y deunydd cywir.
Cynllun Mewnol - Tair Ffordd o Dderbyn Eich Blwch
Cragen Wag

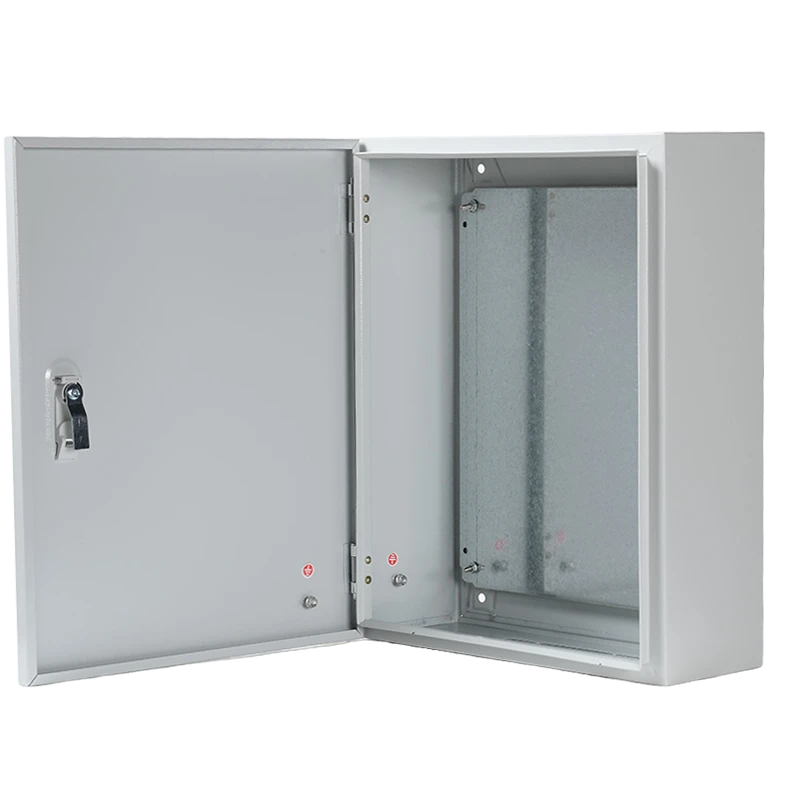

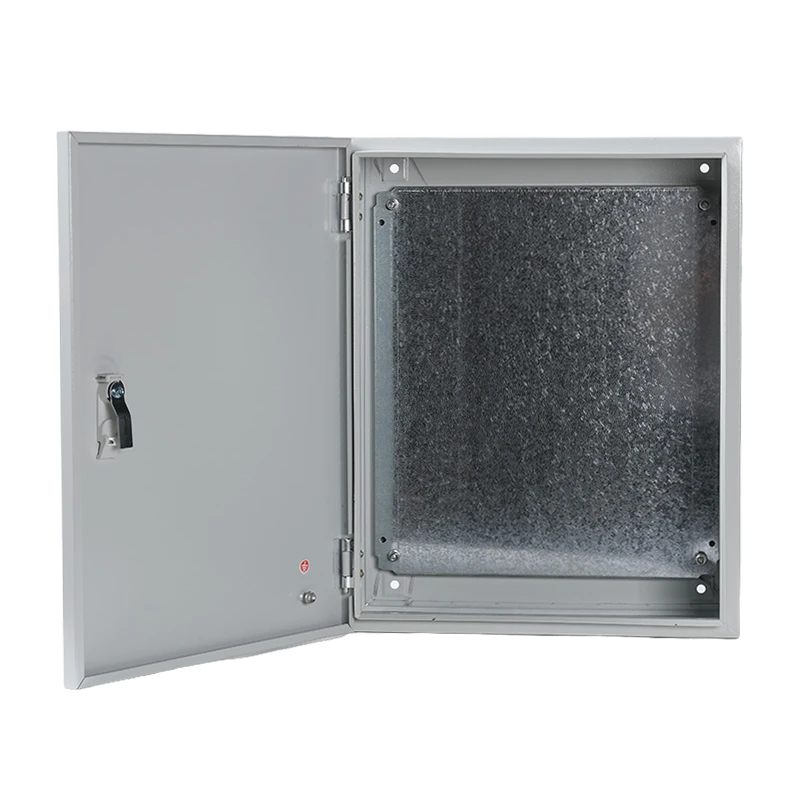

Blwch + plât mowntio + rheilen DIN
Rydych chi'n poblogi ac yn gwifren
Dosbarthiad cyflymaf, cost isaf
Cydran-Barod
Wedi'i drilio ymlaen llaw ar gyfer eich torwyr / terfynellau penodedig
Busbar daear a bar niwtral wedi'u gosod
Rydych chi'n gwifren, dydyn ni ddim
Wedi'i wifro a'i brofi'n llawn
MCB, RCD, blociau terfynell, amseryddion - wedi'u gosod a'u gwifrau fesul eich sgematig
Prawf deuelectrig ffatri a gwiriad parhad
Glaniwch eich ceblau, egniwch, gwnewch
Ystod Maint - Oherwydd bod "Un Maint i Bawb" yn Ffitio Dim yn Dda
| Cyfres | H × W × D (mm) | Cais Nodweddiadol |
|---|---|---|
| QH-Mini | 200×150×100 to 300×250×150 | Blychau cyffordd, cylchedau rheoli bach |
| QH-Compact | 400×300×150 to 500×400×200 | Cychwynwyr modur, gorchuddion PLC, paneli goleuo |
| QH-Safonol | 600×400×200 i 800×600×250 | Paneli dosbarthu, clostiroedd mesurydd, byrddau MCB |
| QH-Mawr | 1000×800×300 to 1200×1000×300 | Prif ddosbarthiad, rheolwyr ATS, gorchuddion gwrthdröydd |
| QH-Cwsm | Unrhyw ddimensiwn ansafonol | Amnewidiadau ôl-osod, integreiddio peiriannau |
Mae pob dimensiwn ynallanol. Mae cliriadau mewnol yn cael eu lleihau 30-50mm yn dibynnu ar lug gosod y wal a thrwch y drws.
Tystysgrifau a Chydymffurfiaeth - Yr Hyn y Mae Eich Arolygydd am ei Weld
✅ IEC 62208- Safon amgáu tiroedd gwag
✅ IEC 61439-2- Ar gyfer offer switsio foltedd isel wedi'i ymgynnull (pan fydd yn boblog)
✅ IP55 / IP56 / IP65 / IP66- Profi labordy trydydd parti, adroddiadau ar gael
✅ Marc CE- Mynediad i farchnad yr UE
✅ RoHS- Cydymffurfiaeth sylweddau peryglus
✅ UL 508A- Paneli rheoli diwydiannol (ar gael ar gais ar gyfer prosiectau Gogledd America)
Mae pob uned yn cludo gyda:
Tystysgrif prawf (ar gyfer paneli poblog)
Ardystio deunydd (ar gyfer archebion dur di-staen)
Adroddiad prawf IP (ar gais)
Rhestr pacio gyda rhifau cyfresol
Pecynnu a Logisteg - Cyrraedd yn Barod, Heb ei Atgyweirio
| Manylyn | Manyleb |
|---|---|
| Pecynnu unigol | Llawes PE + 5-carton rhychiog haenog gydag amddiffynwyr cornel |
| Pecynnu swmp | Paled pren haenog, strapiog, rhwystr lleithder wedi'i lapio |
| Labelu | Cod bar rhif cyfresol, cyfeirnod prosiect, cyfarwyddiadau trin |
| Dogfennaeth | Rhestr pacio, tystysgrif cydymffurfio, canllaw gosod (amlieithog) |
| MOQ | 1 darn (sampl) / 50 darn (OEM personol gyda brandio) |
| Sampl amser arweiniol | 5-8 diwrnod |
| Amser arwain cynhyrchu | 12-20 diwrnod yn dibynnu ar gymhlethdod |
| Llongau | EXW / FOB Ningbo / CIF / DDP |
FAQ - Y Cwestiynau y mae Contractwyr yn eu Gofyn Mewn Gwirionedd
C: A allwch chi gyd-fynd â lled fy hambwrdd cebl presennol ar gyfer mynediad uchaf?A: Ydw. Rydym yn torri platiau chwarren i gyd-fynd â'ch dimensiynau hambwrdd - 50mm, 100mm, 150mm, neu arferiad. Anfonwch lun o'ch terfyniad hambwrdd atom a byddwn yn alinio'r blwch yn berffaith.
C: Mae'r llun yn dangos label rhybudd yn Tsieineaidd. Allwch chi gyflenwi labeli Saesneg / Arabeg / Sbaeneg?A: Yn hollol. Rydym yn argraffu IEC 60417, ANSI Z535, neu labeli diogelwch cwbl arferol mewn unrhyw iaith. Gallwn hefyd anfon heb label i chi wneud cais eich hun.
C: Nid concrit gwastad yw fy wal - gwaith bloc gyda rendrad ydyw. A fydd y lugs mowntio yn gweithio?A: Ydw. Mae ein lugiau slotiedig yn cynnwys addasiad ±15mm. Ar gyfer arwynebau anwastad, gallwn gyflenwi shims spacer neu fframiau ôl-mount. Anfonwch lun wal atom a byddwn yn argymell y dull gosod cywir.
C: A ydych chi'n cyflenwi'r amgaead gyda chydrannau wedi'u gosod ymlaen llaw?A: Ydy - MCBs, RCDs, cysylltwyr, blociau terfynell, bariau bysiau. Rydym yn dod o hyd i ABB, Schneider, Chint, neu'ch brand penodedig. Mae pob panel poblog yn cael ei brofi mewn ffatri cyn ei anfon.
C: Beth os oes angen lliw ansafonol arnaf i gyd-fynd â brand fy nghleient?A: Unrhyw liw RAL o 50 uned. O dan hynny, rydym yn stocio RAL 7035 (llwyd golau), RAL 9005 (du), a RAL 9010 (gwyn) heb unrhyw isafswm.
Pam mae Contractwyr yn Dewis QHECO Dros Ddosbarthwyr Lleol
| Dosbarthwr nodweddiadol | Gweithgynhyrchu Uniongyrchol QHECO |
|---|---|
| Meintiau stoc yn unig | Unrhyw ddimensiwn, unrhyw doriad, unrhyw liw |
| Amser arweiniol 8-12 wythnos ar gyfer arferiad | Cynhyrchu 12-20 diwrnod, samplau mewn 5-8 diwrnod |
| Dim gosod cydran | Cydosod a phrofi panel llawn |
| Pecynnu generig | Wedi'i labelu gan y prosiect, wedi'i olrhain â chôd bar, wedi'i baledu |
| O leiaf 500 o unedau ar gyfer OEM | Label preifat o 50 uned; blychau arfer o 1 uned |
| Dim cymorth peirianneg | Lluniadau CAD, arweiniad gosod, cefnogaeth galwad fideo |
Galwad i Weithredu - Dewch i Ddatrys Eich Problem Wal-Mount
Peidiwch ag archebu blwch "safonol" arall a threuliwch ddau ddiwrnod yn ei wneud yn ffit. Anfonwch ni:
Llun o gynllun eich wal a'ch hambwrdd cebl
Eich rhestr gydrannau (neu dywedwch wrthym beth yw'r cais)
Eich sgôr IP gofynnol a'ch dewis materol
Derbyn lluniad cynhyrchu a dyfynbris cadarn o fewn 8 awr.
